Башта лінії електропередач високої напруги 400 кВ
  • Башта лінії електропередач високої напруги 400 кВБашта лінії електропередач високої напруги 400 кВ
  • Башта лінії електропередач високої напруги 400 кВБашта лінії електропередач високої напруги 400 кВ
  • Башта лінії електропередач високої напруги 400 кВБашта лінії електропередач високої напруги 400 кВ

Башта лінії електропередач високої напруги 400 кВ

    Maotong є відомим виробником силових опор у Китаї. Його вежа лінії електропередач високої напруги 400 кВ є основою великих електромереж великої відстані. MTtower виробляє решітчасті кутові сталеві опори на 400 кВ відповідно до стандартів IEC/GB — типи підвіски, натягу, кута та клеми. Гаряче оцинковане, розрахунковий термін служби 50+ років.

    Надіслати запит

    Опис продукту

    Вежа ЛЕП високої напруги 400 кВ — це сталева решітчаста конструкція, яка підтримує високовольтні провідники, заземлюючі дроти та ізолятори на безпечній висоті над землею. «400 кВ» відноситься до напруги лінії, яку він передає — серед найвищих класів напруги, які використовуються для міждержавної та міжнародної передачі електроенергії. При такому рівні напруги кожна опора в лінії повинна витримувати вагу провідника вагою в сотні тонн і витримувати величезну напругу під час навантаження від вітру та льоду.

    Технічні характеристики продукту

    Параметр

    Стандартний діапазон

    Клас напруги

    400 кВ (також 345 кВ / 500 кВ за запитом)

    Типи башт

    Підвіска / Натяг / Кут / Клема

    Конфігурація схеми

    Одно- / Двоконтурні / Багатоконтурні

    Висота вежі

    25 м – 80 м (вище для переправ через річку)

    Основна нога Сталь

    Високоміцна кутова сталь Q355 / Q420

    Сталь кріплення

    Кутові профілі Q235B / Q355B

    Болти

    Високоміцний клас 8,8 / 10,9, оцинкований гарячим способом

    Оцинкування

    Гаряче занурення відповідно до ISO 1461, 85 мкм хв (до 120 мкм за запитом)

    Стандарти проектування

    IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341

    Розрахункова швидкість вітру

    28 м/с – 45 м/с для умов на місці

    Життя дизайну

    50+ років

    Тип фундаменту

    Бетон із закладеними оцинкованими кутниками



    Основні характеристики та переваги

    Розроблено для екстремальних навантажень

    Наші опори напругою 400 кВ проаналізовано структурно за допомогою програмного забезпечення кінцевих елементів для найгірших випадків комбінованого навантаження: вітру 40 м/с на провідниках, навантажених льодом, дисбалансу натягу обірваного дроту та провисання, спричинене температурою. Коефіцієнти безпеки відповідно до IEC 60652 / GB 50545. Коли розрахунок каже, що вежа стоїть, вона стоїть.


    Високоміцна сталь, менший тоннаж

    Високоміцна сталь Q420 у ніжках може зменшити вагу вежі на 15–25% порівняно зі звичайними конструкціями Q235. Менший тоннаж означає нижчу вартість перевезення, менший фундамент і швидше зведення — економія, яка поєднується з лінією з 500 веж.


    Гаряче оцинковане для 50+ років служби

    Кожен компонент оцинкований гарячим способом згідно з ISO 1461 з мінімальним шаром цинку 85 мкм. У нормальних атмосферних умовах перед першим техобслуговуванням очікуйте понад 50 років. Для прибережних або промислових корозійних зон ми пропонуємо більш товсті покриття (до 120 мкм) або дуплексні системи покриттів.


    Взаємозамінні з’єднання, перевірені на практиці

    Ноги та розкоси виготовляються з отворами під болти з точним шаблоном, тому ідентичні вежі з різних виробничих партій збираються взаємозамінно. Бригади з монтажу повідомляють, що наші вежі йдуть разом, як добре зроблений предмет меблів — без шліфування, без розсвердлювання, без підгонки молотком на місці.


    Повний пакет документів

    Кожна опора лінії електропередач високої напруги 400 кВ постачається із сертифікованими кресленнями виготовлення, сертифікатами випробування матеріалів, звітами про товщину цинкування та підсумками розрахунків конструкції. Ваші консультанти та інспекційна група отримають усе необхідне для приймання об’єкта.


    Типові програми

    Будучи виробником і постачальником опор ліній електропередач високої напруги 400 кВ, MTtower виготовляє опори для комунальних служб, підрядників EPC і розробників відновлюваної енергетики — поставляється оптом за ціною безпосередньо від заводу для:

    Міждержавні та міжрегіональні магістральні лінії електропередачі 400 кВ

    Відведення електроенергії від великих теплових, гідро- та атомних станцій

    Коридори підключення до мережі вітрових і сонячних електростанцій (колекторні лінії 400 кВ)

    Транскордонні з’єднувальні мережі та експортні лінії

    Заміна та підвищення застарілих коридорів 220/330 кВ до класу 400 кВ

    Ділянки переправи через річку та гірські маршрути потребують високих важких веж


    Виробничий процес

    Кожна опора високовольтної лінії електропередач напругою 400 кВ починається з детального проектування: ми перетворюємо контур опори в креслення виготовлення елемента за елементом за допомогою програмного забезпечення 3D для опори, генеруючи списки розкрою, шаблони отворів і складальні креслення, які майстерня виконує з точністю до міліметра.


    Виготовлення: сталевий кутник випрямляється, обрізається за допомогою ЧПК на потрібну довжину та штампується або свердлиться за допомогою точних шаблонів. Кожен елемент позначено унікальною міткою, що відповідає кресленням, тому сталь надходить на місце вже «позначеною» для свого положення.


    Перед цинкуванням проводиться повна пробна збірка як мінімум однієї башти кожного типу. Саме тут ми перевіряємо вирівнювання отворів, підгонку елементів і загальну геометрію — крок, який багато виробників пропускають, і причина того, що наше монтажне місце є таким гладким.


    Гальванізація: компоненти знежирюються, травляться в соляній кислоті, флюсуються та занурюються в розплавлений цинк при ~450°C. Товщина цинкового шару перевіряється за допомогою магнітного манометра на кожній партії. Остаточна перевірка охоплює розміри, покриття цинку та посадку болтів.


    Чому варто вибрати Maotong?

    Компанія Qingdao Maotong Power Equipment Co., Ltd. має національну ліцензію на виробництво промислової продукції, включаючи ліцензію на виробництво опор ліній електропередач 220 кВ і сертифікат якості опор сталевих труб 500 кВ. Ми не спеціалізуємося на виробництві — ми є ліцензованим виробником високовольтних баштових виробів.


    З наших 205 зареєстрованих співробітників 85 є технічними фахівцями, включаючи старших і проміжних інженерів, які займаються структурним проектуванням, деталізацією та контролем якості. Надайте нам маршрут лінії, і ми спроектуємо вежі відповідно до них.

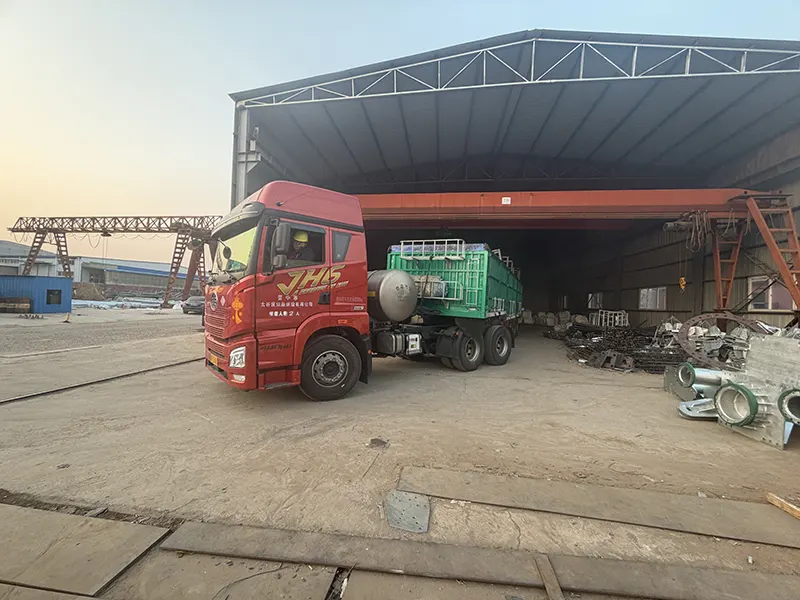

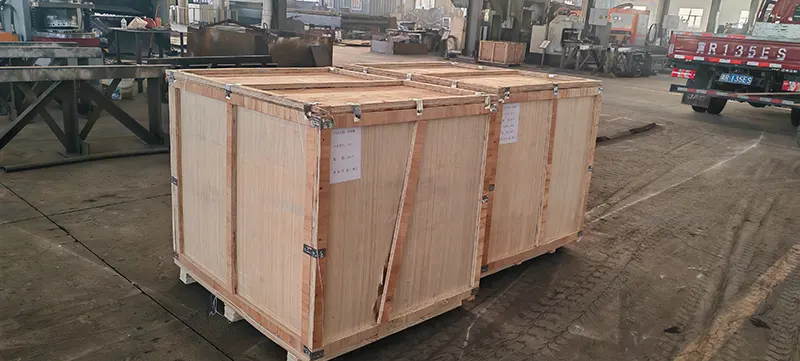

    Елементи вежі об’єднані в пучки відповідно до послідовності складання, об’єднані сталевими стрічками та захищені пластиковою плівкою в місцях опор. Дрібні деталі (болти, шайби, фітинги) упаковані в коробки та чітко промарковані. Експортна упаковка відповідно до стандартів морських перевезень, завантажена безпосередньо з нашої майстерні в контейнери або балкерні судна в порту Циндао.


    Документація: комерційний рахунок-фактура, пакувальний лист, коносамент, сертифікат походження, сертифікати випробувань матеріалів, звіти про цинкування. Щоб отримати інформацію про ціни на опори високовольтної лінії електропередач 400 кВ, оптові замовлення або пропозицію, зв’яжіться з нашою командою експортних продажів.



    FAQ

    Q: Яка інформація вам потрібна, щоб запропонувати вежу лінії електропередач високої напруги 400 кВ?

    В: Тип вежі (підвіска/натяг/кут), висота, напруга в мережі, розмір і натяг провідника, розрахункове навантаження від вітру та льоду та відповідний стандарт (IEC, GB або місцевий). Якщо у вас є креслення вежі, ми можемо надати цитати безпосередньо з них — надішліть нам PDF або DWG, і ми відповімо протягом 48 годин.


    З: Чи можете ви надати вежі для повної лінії, а не лише одного типу?

    A: Так. Ми виготовляємо повну схему опор — підвісні, натяжні, кутові та кінцеві опори — для повних проектів ліній 400 кВ. Ми також постачаємо фундаментні кутники та з’єднувальні елементи.


    З: Яка ваша мінімальна кількість замовлення?

    A: Для індивідуальних веж, MOQ становить 1 набір для прототипу або тестування. Щодо ціни виробництва, ми рекомендуємо замовляти принаймні 10 комплектів, щоб отримати вигоду від ефективності серійного виготовлення.


    З: Як ви гарантуєте, що вежі підходять на місці без переробки?

    A: Кожен тип вежі проходить повну пробну збірку перед цинкуванням. Отвори для болтів створені за шаблоном за допомогою точного штампування/свердління з ЧПУ, а кожен елемент позначено тегом на кресленні. Наш рекорд: монтажні бригади збирають наші вежі без шліфування та розгортання.


    Q: Які ваші умови оплати та доставки?

    A: Зазвичай 30% T/T депозит, залишок за T/T або L/C у вигляді перед відправленням. За 30 комплектів доставка протягом 20 робочих днів після депозиту. EXW, FOB, CFR або CIF Qingdao — на ваш вибір.
