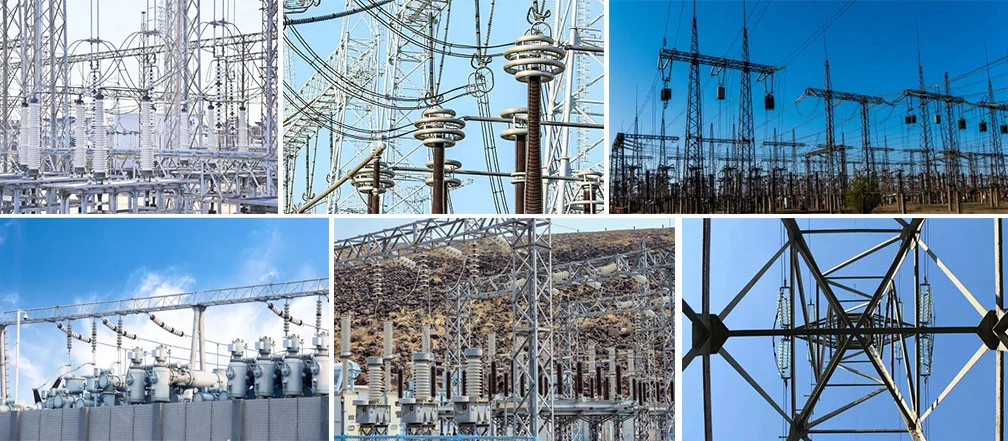

500KV Підстанція Структура Лінія електропередачі

Mao Tong є провідним китайським виробником, постачальником та експортером підстанції 500KV. Qingdao Maotong ® Electric Power Equipment Co., Ltd. Основна сфера діяльності компанії: сонячна підтримка, фотоелектричні продукти, підстанції та гідроелектростанції, вежі ліній електропередачі, сталеві вежі та опори сталевих труб, залізні аксесуари (анкерні болти, базова сталь), комунікаційні вежі, залізничне обладнання та енергетичні компоненти та інші сталеві конструкції.
Інтелектуальна підстанція

Інтелектуальна підстанція - це модернізація та розвиток цифрової підстанції. На основі цифрової підстанції в поєднанні з потребами інтелектуальної мережі технологія автоматизації підстанції збагачена для реалізації функції інтелектуальної підстанції. Проектування та будівництво інтелектуальної підстанції має здійснюватися на тлі інтелектуальної мережі. Він повинен відповідати вимогам побудови та розвитку розумних мереж у нашій країні та відображати характеристики інформатизації розумних мереж, цифровізації, автоматизації та взаємодії в нашій країні.

Інтелектуальна підстанція має такі функціональні характеристики:

1. Тісно з'єднайте всю мережу.

2. Підтримка розумної електромережі.

3. Інтелектуальні підстанції з високими рівнями напруги відповідають вимогам мережі електропередач UHV.

4. Інтелектуальна підстанція середньої та низької напруги забезпечує доступ до розподіленого джерела живлення.

5. Дистанційна візуалізація.

6, обладнання та засоби стандартизованої конструкції, модульна установка.

З метою посилення інтегрованого рівня управління підстанцією та автономною підстанцією у сфері безпеки виробництва, захисту від крадіжок, пожежного моніторингу та інших аспектів все більше і більше енергетичних підприємств розглядають можливість створення централізованої системи віддаленого моніторингу зображення, яка сприяє розвитку мережі інтегрованого моніторингу електроенергії. За допомогою цифрового IP-відео він може контролювати та контролювати відповідні дані, параметри навколишнього середовища та зображення кожної підстанції/станції, а також безпосередньо розуміти та керувати ситуацією на кожній підстанції/станції в режимі реального часу та вчасно реагувати на ситуацію, щоб задовольнити потреби багатьох регіональних підстанцій.

Підстанція – це просто місце, де відбувається перетворення напруги та струму. Для того, щоб передавати електричну енергію від електростанції до віддалених користувачів, електричну енергію потрібно посилити та подати назад у мережу високої напруги, а потім напругу можна скинути відповідно до потреб користувачів поблизу. Підстанції стали невід’ємною частиною енергетичної системи, підвищуючи та знижуючи напругу та передаючи електроенергію користувачам.
За 100-річну історію спільного розвитку електростанцій і електроенергетичних систем відбулися великі зміни в місці будівництва, рівні напруги і стані обладнання підстанцій.

На будівельному майданчику підстанції з усіх початкових відкритих відкритих підстанцій поступово з’явилися закриті підстанції та деякі підземні підстанції, площа підстанції та оригінальних відкритих зовнішніх підстанцій значно скоротилася.

З точки зору рівня напруги, з розвитком енергетичних технологій, невелика кількість підстанцій 110 кВ і 220 кВ використовується як вузлова підстанція. Режим передачі через малу мережу кінцевої підстанції 35 кВ поступово перейшов у режим передачі великої мережі: підстанції 1000 кВ і 500 кВ UHV як вузлові підстанції та підстанції 220 кВ і 110 кВ як кінцеві підстанції.

Що стосується електрообладнання, основне обладнання від оригінального відкритого зовнішнього обладнання поступово розвивається до повністю закритого газового поєднання (GIS) і напівзакритого газового поєднання (HGIS); Вторинні пристрої, розроблені від раннього захисту транзисторів і інтегральних схем до захисту мікрокомп’ютера.
Конструкція конструкції та компонування обладнання сучасної підстанції повинні відповідати шести вимогам:

1. Прибудовану підстанцію 10 кВ у нижній частині будівлі не потрібно ділити на кімнати. Трансформатори та розподільні пристрої високої та низької напруги можна розташовувати на одному поверсі та в одному приміщенні.

2. Внутрішнє розташування підстанції має бути компактним і розумним, щоб полегшити експлуатацію, технічне обслуговування, випробування та перевірку обслуговуючого персоналу. Установче положення розподільної шафи має відповідати вимогам щодо мінімальної ширини каналу та належним чином враховувати вимоги розвитку та розширення;

3. Розташування кожної функціональної кімнати на підстанції повинно бути раціонально організоване. Розподільча високої напруги примикає до конденсаторної високої напруги, а розподільна низької напруги — до трансформаторної.

4. Обладнання РПВН повинні відповідати вимогам безпеки та протипожежної безпеки, а в оздобленні станції не допускається використання горючих матеріалів;

5. Двері розподільної кімнати високої та низької напруги, конденсаторної кімнати та трансформаторної кімнати повинні бути відкриті назовні, а двері сусідніх двох розподільних кімнат повинні бути відкриті в обох напрямках;

6. Розподільна кімната високої та низької напруги, конденсаторна кімната, трансформаторна кімната та головна диспетчерська повинні бути обладнані засобами для запобігання дощу, снігу, зміям, щурам та іншим проникненням через двері, вікна та кабельні канави.
