66kv 120kv 220kv Гаряча оцинкована електростанція

Введення в електровежу:

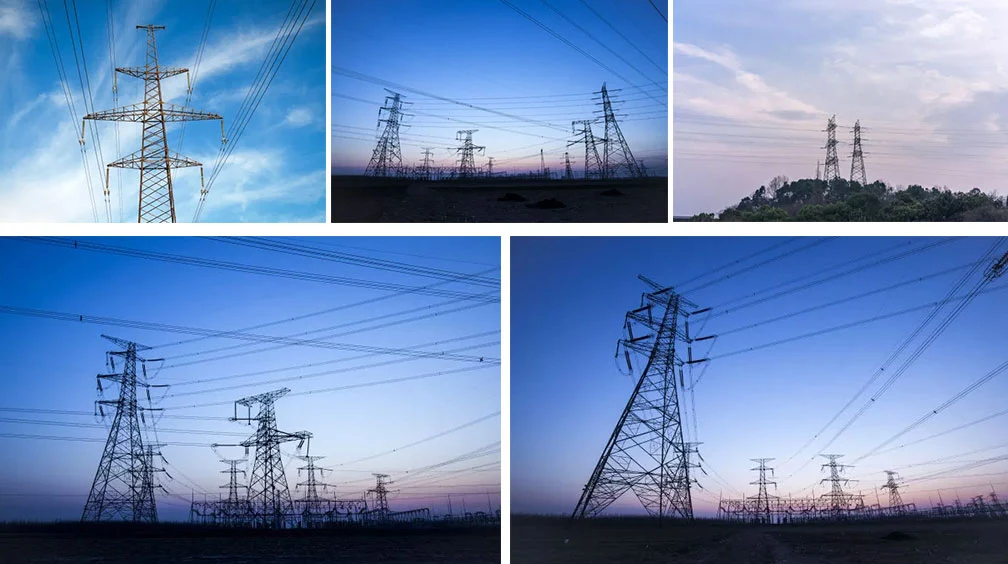

Силова вежа являє собою трапецієподібну або трикутну баштову споруду висотою 25-40 метрів. Це сталева каркасна конструкція. Електровежі здебільшого будують поблизу електростанцій та розподільних станцій у полі. Вони є важливими об’єктами в енергетичному секторі, можуть надсилати лінії електропередач і відігравати роль захисту та підтримки. Проектування, виробництво, встановлення, технічне обслуговування та перевірка якості електровежі є важливими гарантіями для роботи та розвитку сучасної енергосистеми.

Класифікація вежі:

1. Башта високовольтної лінії поділяється на дотичну та напружену. Кутова вежа є різновидом вежі напруги, а вежа cathead є різновидом дотичної вежі.

2. Як і дотична вежа, ізолятор являє собою вертикальну підвісну вежу з котячою головкою, вежу натягу та горизонтальний ізолятор, який використовується для запобігання падінню вежі петлі, повороту лінії тощо.

3. Напруга залежить від кількості ізоляторів 1-2 шт.: 10КВ, 3-5 шт., 35КВ, 7 шт. 110КВ, 14-16 шт. 220КВ, 28 шт. 500КВ. Якщо ви бачите більше, не потрібно їх рахувати. Ви можете приблизно побачити довжину.
Він поділяється на:

4. П'ять типів чашки для вина, котячої голови, верхнього типу, сухого типу та типу бочки

5. Його можна розділити на натяжну вежу, дотичну вежу, кутову вежу, транспозиційну вежу (замінна вежа положення фази провідника), кінцеву вежу та перехідну вежу відповідно до призначення.

66kv 120kv 220kv Гаряче оцинкована електрична башта Вимоги:

Розмір і проліт опори повинні відповідати вимогам схеми: необхідна невелика безпечна відстань повинна бути дотримана між провідником і землею, будівлями, деревами, залізницею, шосе, річками та іншими повітряними лініями, між провідником і провідником, між провідник і блискавковідвід. Захисний кут блискавковідводу до провідника та невелика горизонтальна відстань між двома блискавковідводами при використанні подвійних блискавковідводів повинні відповідати відповідним нормам.

навантаження:

Вежа ЛЕП в основному несе вітрове навантаження, навантаження від льоду, напругу лінії, власне навантаження, вагу персоналу та інструментів під час монтажу або технічного обслуговування, а також навантаження розривної лінії та сейсмічні дії. Розумне поєднання цих навантажень за різних метеорологічних умов має бути враховано при проектуванні. Власне навантаження включає вагу вежі, лінії, арматури, ізолятора, кутову результуючу силу лінії та незбалансований натяг уздовж лінії. Різні країни мають різні нормативи щодо розривного навантаження з точки зору кількості обірваних проводів (як правило, виключаючи одночасний розрив провідників і блискавковідводів), розміру розривного натягу та метеорологічних умов під час розриву.

Вежа, як правило, спрощена до статичного аналізу. Для динамічних навантажень, таких як вітер, переривчаста лінія та землетрус, динамічна дія зазвичай розглядається шляхом множення коефіцієнта вітрової вібрації, коефіцієнта впливу переривчастої лінії та коефіцієнта реакції сейсмічної сили відповідно на основі статичного аналізу.
