Рівні напруги енергосистеми включають 220/380 В (0,4 кВ), 3 кВ, 6 кВ, 10 кВ, 20 кВ, 35 кВ, 66 кВ, 110 кВ, 220 кВ, 330 кВ і 500 кВ. З удосконаленням технології виробництва двигунів двигуни на 10 кВ почали випускати серійно, тому двигуни на 3 кВ і 6 кВ стали використовуватися менше, а також двигуни на 20 кВ і 66 кВ. Система електропостачання в основному 10 кВ і 35 кВ. Система передачі та розподілу електроенергії в основному вище 110 кВ. На електростанції є два типи генераторів: 6 кВ і 10 кВ. Зараз 10 кВ є основним генератором. Користувачі — це всі низьковольтні системи 220/380 В (0,4 кВ).

Відповідно до Правил проектування міських електричних мереж, електромережа – 500 кВ, 330 кВ, 220 кВ та 110 кВ, розподільна мережа високої напруги – 110 кВ та 66 кВ, розподільна мережа середньої напруги – 20 кВ, 10 кВ. та 6 кВ, а розподільна мережа низької напруги – 0,4 кВ (220 В/380 В).

Електростанція видає потужність 6 або 10 кВ. Окрім власного використання (допоміжне живлення), електростанція також може передавати напругу 10 кВ користувачам поблизу електростанції. Діапазон живлення 10 кВ становить 10 км, 35 ​​кВ — 20~50 км, 66 кВ — 30~100 км, 110 кВ — 50~150 км, 220 кВ — 100~300 км, 330 кВ — 200~600 км. , 500 кВ становить 150~850 км.

Різні рівні напруги енергосистеми перетворюються через силові трансформатори. На підвищуючих трансформаторах (підстанції — підвищувальні станції) напруга підвищується, а на понижуючих (підстанції — понижувальні станції) знижується. Трансформатор з двома котушками з двома котушками (обмотками) вибирається, коли одна напруга змінюється на іншу, а трансформатор з трьома котушками (обмотками) з трьома котушками вибирається, коли інша напруга змінюється на дві напруги.

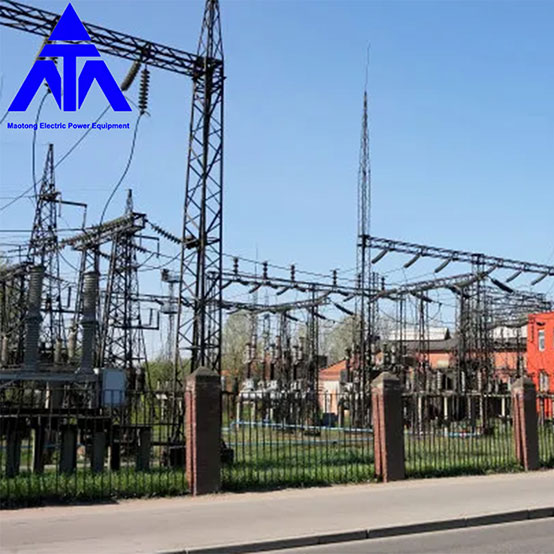

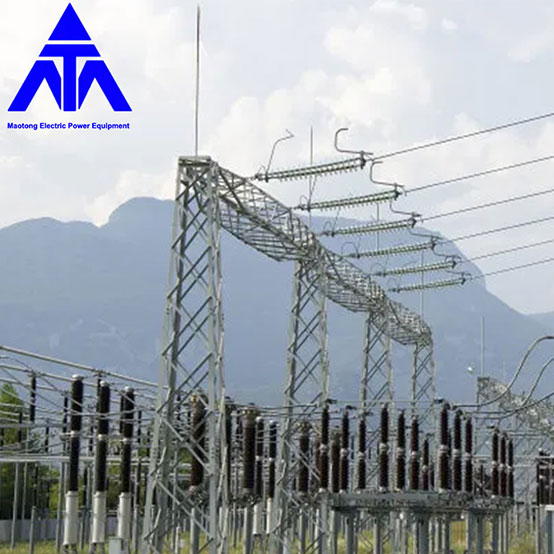

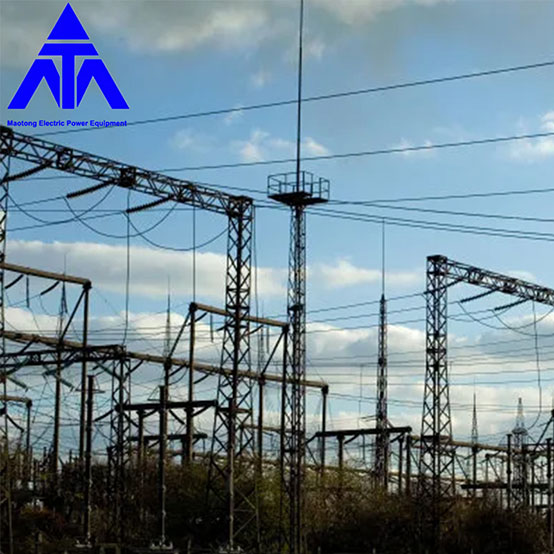

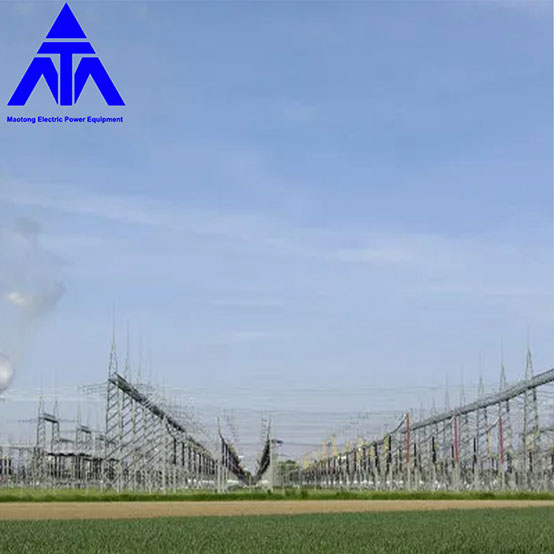

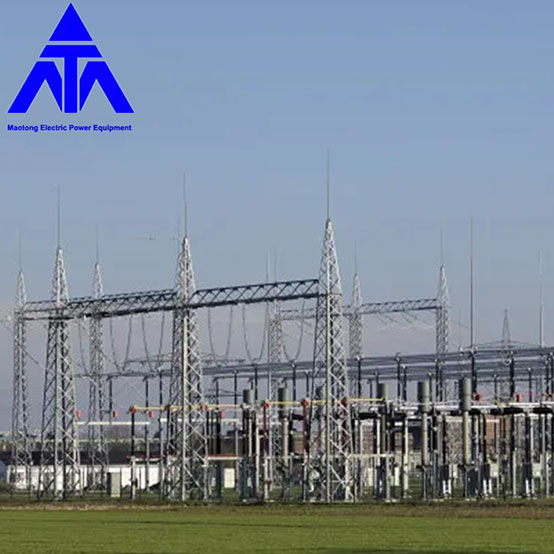

Окрім підвищення та зниження напруги, підстанція також поділяється на вузлову станцію, регіональну станцію та кінцеву станцію відповідно до її розміру. Рівень напруги концентраційної станції зазвичай становить три (три спіральні трансформатори), 550 кВ/220 кВ/110 кВ. Регіональні станції також зазвичай мають три рівні напруги (трансформатор з трьома котушками), 220 кВ/110 кВ/35 кВ або 110 кВ/35 кВ/10 кВ. Кінцеві станції зазвичай підключаються безпосередньо до користувачів, і більшість із них мають два рівні напруги (дві котушки трансформатора) 110 кВ/10 кВ або 35 кВ/10 кВ. Власна підстанція користувача зазвичай має лише два рівні напруги (двоспіральний трансформатор): 110 кВ/10 кВ, 35 кВ/0,4 кВ і 10 кВ/0,4 кВ, з яких 10 кВ/0,4 кВ є найбільшим.
