Споруда трансформаторної електропідстанції 220кВ

Високоякісна трансформаторна електрична підстанція 220 кВ пропонується китайськими виробниками Mao Tong. Купуйте трансформаторну електропідстанцію 220 кВ високої якості безпосередньо за низькою ціною. Maotong® професійна передавальна електрична підстанція , Коротко описано класифікацію та характеристики підстанцій. Якщо говорити про електромережі, то без підстанцій не обійтися. Підстанція — це споруда на стику ліній електромережі для зміни напруги, обміну електроенергією, збору та розподілу електричної енергії.

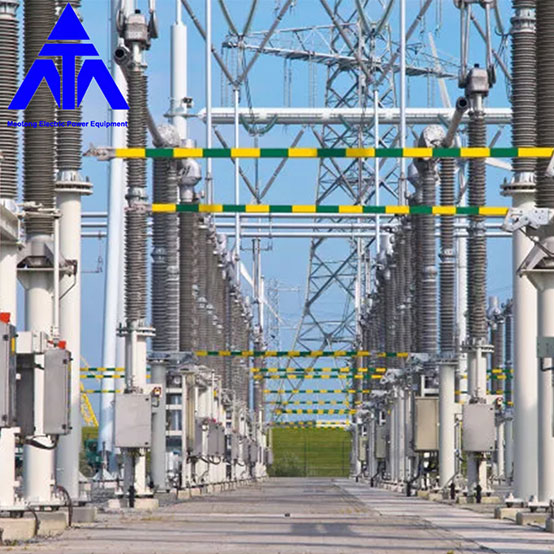

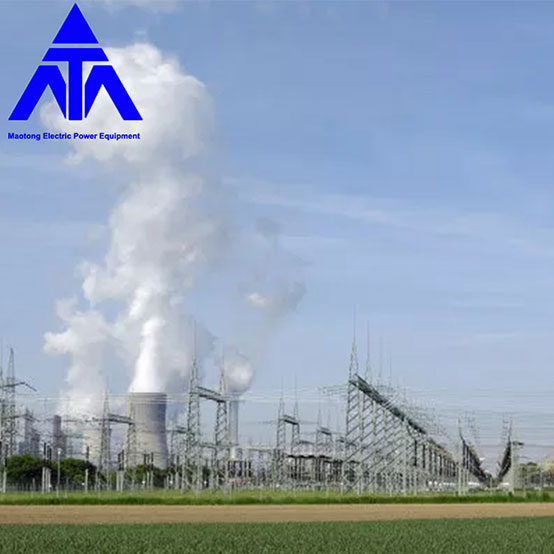

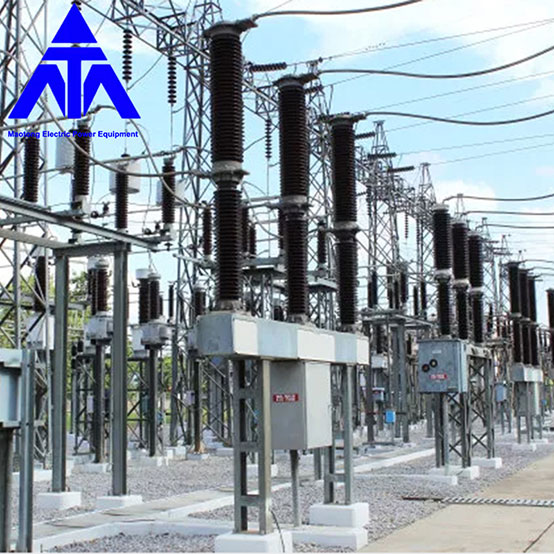

Якщо розділити відповідно до планування підстанції, підстанцію можна загалом розділити на зовнішню підстанцію, внутрішню підстанцію та підземну підстанцію. За схемою розташування головних трансформаторів і основного високовольтного електрообладнання внутрішньобудинкові підстанції поділяються на закриті підстанції і напівзакриті підстанції. Зовнішню підстанцію, головний трансформатор і основне високовольтне електрообладнання влаштовують на відкритому повітрі.

Це розташування займає велику площу, і електричні пристрої та будівлі можуть повністю відповідати вимогам різних типів відстані, таких як відстань електробезпеки, пожежна відстань тощо, що зручно для експлуатації, обслуговування та капітального ремонту. Підходить для будівництва в заміській або сільській місцевості.

Вся внутрішня підстанція, головний трансформатор і все електрообладнання високої та низької напруги розташовані в приміщенні. Такий тип підстанції зменшує загальну площу, але має підвищені вимоги до внутрішнього планування будівлі. Він має характеристики компактності, великої різниці у висоті та різної висоти поверху, що легко задовольнити потреби навколишнього ландшафту. Підходить для міських густонаселених районів або розташованих у прибережних районах, солоних озерах, хімічних заводах та інших районах з високим рівнем забруднення повітря.

Половина внутрішніх підстанцій, головний трансформатор або головне електрообладнання високої напруги на відкритому повітрі, внутрішня станція були об'єднані таким чином, щоб зберегти площу, красиву гармонію з оточенням, стан роботи обладнання та трансформаторну підстанцію зовнішнього типу, переваги відносно низької вартості в економіка відносно розвинених малих міст, а також необхідність повного врахування навколишнього середовища та узгодження економічних і технічних показників регіонального будівництва.



Підземні підстанції поділяються на повністю підземні підстанції та напівпідземні підстанції. Основна будівля всієї підземної підстанції побудована під землею, а головний трансформатор та інше основне електрообладнання встановлено в підземній будівлі.

Лише невелика кількість будівель, таких як вентиляційні отвори та обладнання підстанції, входи та виходи для персоналу, побудовані на землі, а також обладнання для охолодження та головна диспетчерська великого головного трансформатора, які можуть бути розташовані на землі. Напівпідземні підстанції - це в основному підземні будівлі, а основні трансформатори або інше основне електрообладнання частково встановлено в підземних будівлях. Підземні підстанції придатні для будівництва в місцях щільної забудови та густонаселених районів.

Відповідно до статусу та функції підстанції в енергосистемі, підстанцію можна загалом розділити на вузлову підстанцію, регіональну важливу підстанцію та загальну підстанцію.

Вузлова підстанція розташована в опорній точці енергосистеми. Напруга сторони високої напруги зазвичай становить 500 (750) кВ, а напруга сторони середньої та низької напруги зазвичай становить 220 кВ (330 кВ) і 35 кВ. Сторона високої напруги вузлової підстанції підключена до регіональної електромережі та підключена до кількох великих джерел електроенергії, і на стороні високої напруги передається велика кількість електроенергії.

Підстанція оснащена декількома понижуючими трансформаторами великої потужності, які завантажують електроенергію з регіональної мережі та забезпечують енергією важливі підстанції в регіоні. Сторона навантаження такого роду підстанцій часто є основною точкою живлення регіональної електромережі. Після відключення електроенергії всієї станції призведе до стабільного пошкодження системи, колапсу електромережі, що призведе до великої зони збою електроенергії.

Підстанції регіонального значення розташовані у вузловій точці регіональної мережі. Напруга на стороні високої напруги зазвичай становить 220 (330) кВ, а напруга на стороні середньої та низької напруги зазвичай становить 110 кВ і 35 кВ або 10 кВ. Цей тип підстанції в основному завантажує електроенергію з регіональної електромережі та постачає електроенергію в регіональну розподільчу мережу або безпосередньо користувачам. Після відключення електроенергії всієї станції це може призвести до обвалу регіональної енергомережі та вплинути на енергопостачання всього регіону.

Цей тип підстанції має різні вимоги до основної електропроводки через різну структуру електромережі в різних регіонах. Наприклад, коли структура регіональної електромережі є міцною та реалізована конфігурація N-1 (або N-2), вимога до надійності основної електропроводки підстанції відносно знижується.

Загальна підстанція розташована в кінці районної мережі, також відома як кінцева підстанція. Напруга на стороні високої напруги в основному становить 110 кВ, але також і 220 кВ, а напруга на стороні середньої та низької напруги зазвичай становить 35 кВ і 10 кВ. Також існує сторона високої напруги 110 кВ або 220 кВ безпосередньо до 35 кВ або 10 кВ. Понижуючий блок живлення використовується сусідніми клієнтами або підприємствами. Після відключення електроенергії всієї станції постраждають лише найближчі користувачі та підприємства, і масштаб впливу невеликий.
