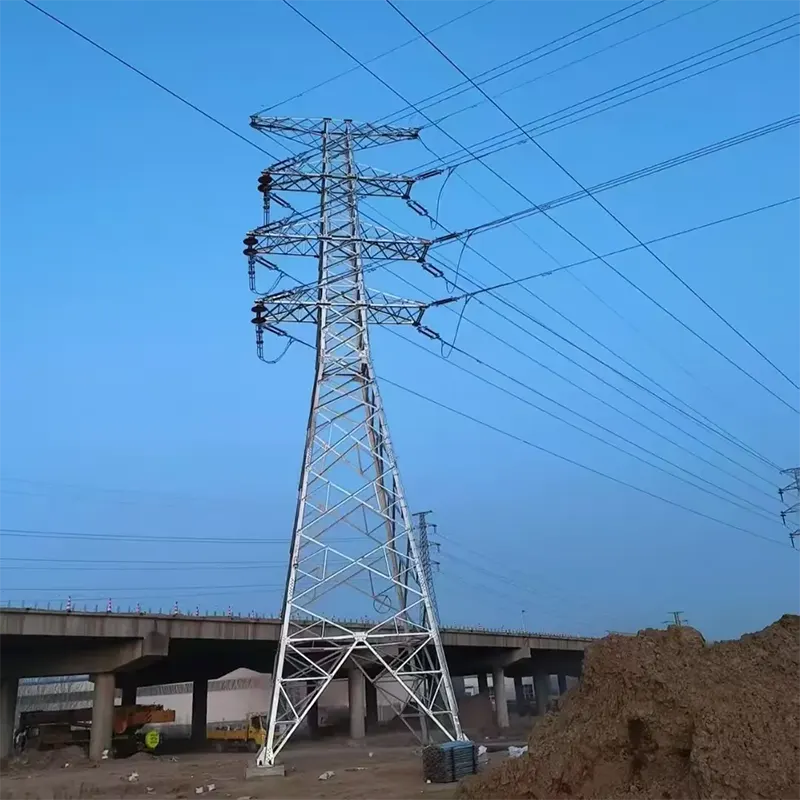

Погодостійка оцинкована сталева вежа

Стійка до атмосферних впливів оцинкована сталева опора — це звичайна кутова сталева решітчаста опора — класична робоча конячка ліній електропередач у всьому світі — з одним оновленням, яке змінює все: повне гаряче цинкування. Кожен елемент, болт і фітинги покриті металевим цинком, створюючи бар’єр, який зупиняє іржу ще до її появи.

Сталь хоче ржавіти. У вологому прибережному повітрі, у промислових атмосферах із сполуками сірки, у тропіках — незахищена сталь втрачає 0,1–1 мм товщини на рік. Вежа, яка повинна прослужити 50 років, може продемонструвати серйозні втрати секції через 10–15 років без захисту. Цинкування змінює цю математику: цинковий шар переважно піддається корозії (жертвовий захист), а там, де він розмивається, утворює захисну патину з оксиду цинку, яка сповільнює подальшу атаку. Вежа фактично «носить броню» півстоліття.

Конструкція та матеріали атмосферостійкої оцинкованої сталевої вежі

У вежі використовується та сама перевірена геометрія решітки, що й у стандартних кутових сталевих опорах: чотири основні опори з кутової сталі, скріплені поперечними опорами X або K, із поперечними кронштейнами для підтримки провідників. Те, що робить його «атмосферостійким», це характеристики матеріалу та система покриття:

Сталь опори: високоміцний низьколегований кутник Q355 / Q420, вибраний для запасу корозії

Оцинкування: гаряче занурення відповідно до ISO 1461 / GB/T 2694, мінімум 85 мкм (110–120 мкм для прибережних)

Покриття кромок корпусів: краї та отвори під болти отримують таке ж цинкове покриття, як і плоскі поверхні

Фурнітура: усі болти, гайки та шайби оцинковані за тим же стандартом

Ремонтне покриття: двокомпонентна фарба, збагачена цинком, включена для ремонту місця після монтажу

Додатково: опори зі сталі (Corten) для максимальної довгострокової економії в суворих зонах

Гаряче цинкування захищає двома способами. По-перше, він захищає сталь від кисню та вологи. По-друге — і це розумна частина — якщо покриття подряпано аж до голої сталі, навколишній цинк роз'їдається замість сталі, «жертвуючи» собою, щоб захистити подряпину. Жодна інша система покриття не пропонує такого самовідновлювального захисту за таку ціну.

Основні характеристики та переваги

Термін служби 50+ років, документально підтверджено

Згідно з класифікацією атмосферної корозійності ISO 9223, оцинковане покриття товщиною 85 мкм забезпечує 50+ років у C2–C3 (сільські/приміські) середовища та 25–40 років у C4 (промислові/прибережні). Ми надаємо розрахунки терміну служби корозії з кожною пропозицією — перед покупкою ви побачите очікуваний інтервал технічного обслуговування в письмовій формі.

Жертовний захист, який самолікується

Подряпане покриття відновлюється само собою за допомогою катодного захисту: цинк навколо подряпини переважно роз'їдається і знову покриває відкриту сталь солями цинку. Пошкодження під час транспортування, подряпини під час транспортування та сліди від затягування болтів не стають джерелами іржі.

Найнижча вартість володіння

Порівняйте альтернативи: фарбування потребує повторного нанесення покриття кожні 8–12 років, щоразу вимагає підготовки поверхні та простою вежі. Оцинковка – одноразова обробка. За 50 років цинкування зазвичай коштує на 50–70% менше, ніж програма технічного обслуговування фарби — і це без урахування вартості відключень лінії.

Підходить для прибережних і промислових зон

Для об’єктів, розташованих у межах 3 км від моря або поблизу промислових викидів, ми вказуємо товщі покриття 110–120 мкм плюс допуски на корозію в розмірах елементів. Ми доставляємо стійку до атмосферних впливів оцинковану сталеву вежу до острівних країн, тропічних портів і пустельних промислових об’єктів — специфікація покриття відповідає фактичному середовищу.

Перевірена міцність решітки, відсутність компромісів

Ви не втрачаєте жодної з конструктивних переваг кутових сталевих веж: висока міцність і вага, легке зведення стандартними бригадами, простий огляд і низьке вітрове навантаження. Стійкість до атмосферних впливів – це оновлення, а не компроміс.

Застосування атмосферостійкої оцинкованої сталевої вежі

Будучи виробником і постачальником стійких до атмосферних впливів оцинкованих сталевих опор, Maotong постачає ці опори оптом за прямими заводськими цінами для:

Лінії електропередачі в прибережних провінціях, на островах і в прилеглих до моря регіонах

Промислові коридори з агресивною атмосферною корозією

Тропічні та субтропічні мережі високої вологості

Комунальні розподільчі та підлінійні лінії електропередачі, що потребують низького обслуговування

Довгострокові стратегічні коридори, де відключення ліній для технічного обслуговування є неприйнятними

Проекти відновлюваної енергетики в суворих кліматичних умовах

Виробничий процес

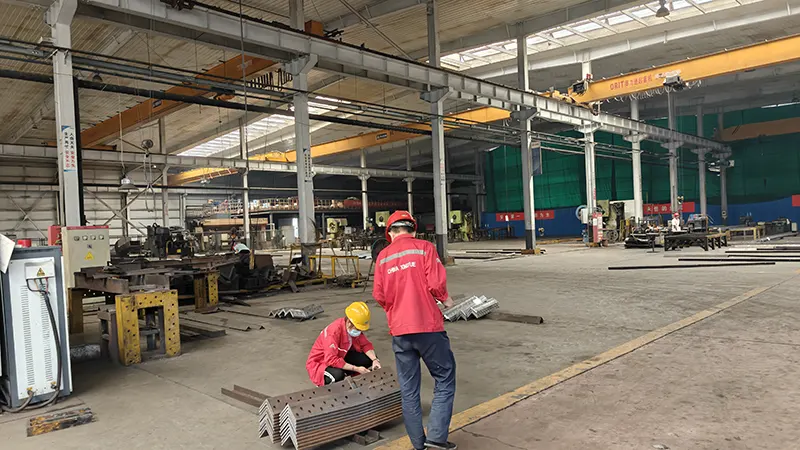

Виготовлення відбувається за класичним маршрутом кутової сталевої вежі: різання з ЧПУ, точне пробивання отворів, маркування елементів і повне пробне складання кожного типу вежі перед цинкуванням. Цей продукт виділяється на етапі цинкування.

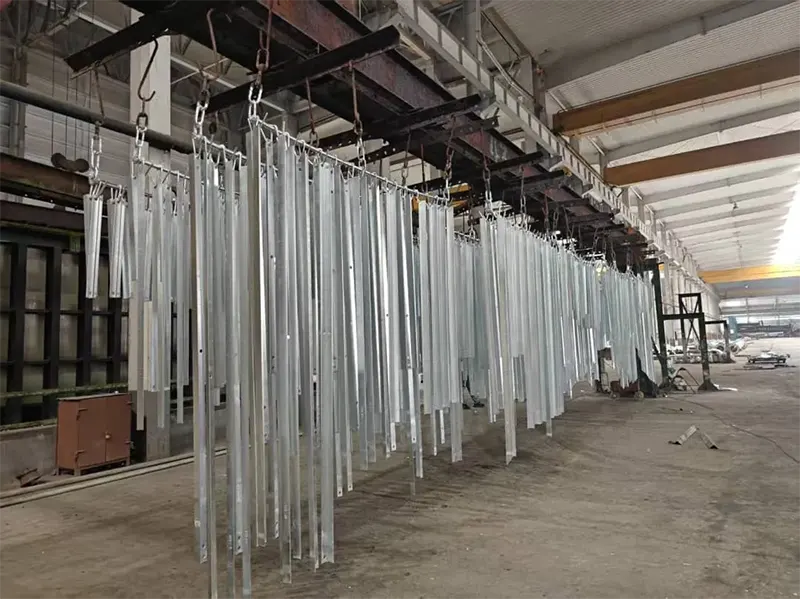

Наша лінія цинкування обробляє елементи за п’ятьма етапами: їдке знежирення для видалення масел; травлення соляною кислотою до окалини; флюс для підготовки сталевої поверхні; занурення в розплавлений цинк при 445–455°С; і загартування/пасивація. Результатом є металургійно зв’язаний шар сплаву цинку та заліза, а не плівка фарби, яка не може відшаровуватися або утворюватися.

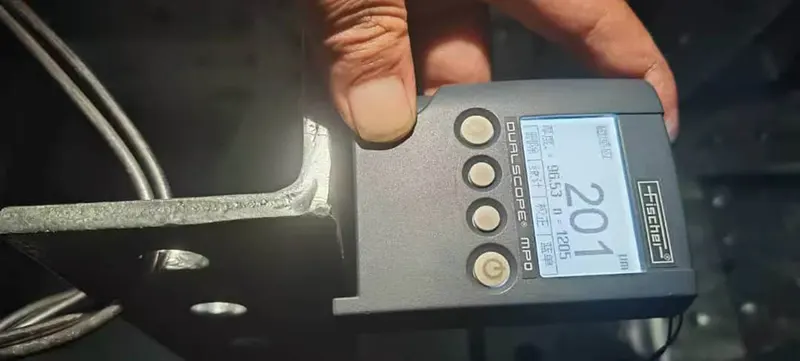

Контроль якості на лінії покриття: товщина цинку вимірюється за допомогою магнітних датчиків у кількох точках на елемент, адгезія покриття перевіряється випробуванням молотком, а будь-які оголені плями ремонтуються фарбою, збагаченою цинком, відповідно до ISO 1461. Звіти про випробування супроводжують кожну партію.

Технічні характеристики продукту

Чому обирають нас?

Maotong працює згідно з Національною ліцензією на виробництво промислової продукції для опор електропередач напругою 220 кВ, а також сертифікатів якості опор зі сталевих труб напругою 220 кВ і 500 кВ. Оцинковані кутові вежі – це стійкі до погодних умов оцинковані кутові вежі, а не бічні вежі.

Оцинковані деталі об’єднані в пучки залежно від позиції складання, відокремлені дерев’яними прокладками для захисту цинкового покриття та з’єднані смугами для морських перевезень. Ремонтна фарба та оцинкований ремонтний склад включені в кожну партію. Контейнерне або масове завантаження в порту Циндао.

FAQ

Питання: скільки насправді триває оцинковка?

A: Відповідно до ISO 9223, покриття 85 мкм забезпечує 50+ років у середовищі C2–C3, 25–40 років у C4. У важких зонах C5 (промислові/морські) ми рекомендуємо 110–120 мкм плюс допуск на корозію в розмірах елементів. Ми документуємо очікуваний термін служби у вашій пропозиції.

З: Що робити, якщо покриття пошкоджено під час транспортування чи монтажу?

A: Дрібні подряпини самовідновлюються завдяки жертовній дії цинку. Для більш серйозних пошкоджень ми додаємо ремонтну фарбу, збагачену цинком, до кожного вантажу та надаємо інструкції з ремонту. Це дві години роботи на місці.

З: Як порівняти вартість оцинкування з фарбуванням?

A: Оцинкування коштує дорожче, але фарбування вимагає повторного покриття кожні 8–12 років, включаючи підготовку поверхні та доступ до вежі. Протягом 50-річного терміну служби цинкування зазвичай на 50–70% дешевше за загальну вартість.

Q: Чи можете ви постачати вежі для певного класу напруги?

В: Так, від 66 кВ до 500 кВ. Ми маємо ліцензії на виробництво на 220 кВ і сертифікати якості до класу 500 кВ. Надайте свою напругу, тип вежі та дані про навантаження, і ми спроектуємо та запропонуємо ціну.

Q: Який ваш термін оплати та час виконання?

A: 30% T/T депозит, залишок перед відправкою (T/T або L/C у вигляді). Доставка близько 20 робочих днів для 30 комплектів після підтвердження депозиту. EXW, FOB, CFR, CIF Циндао всі доступні.
